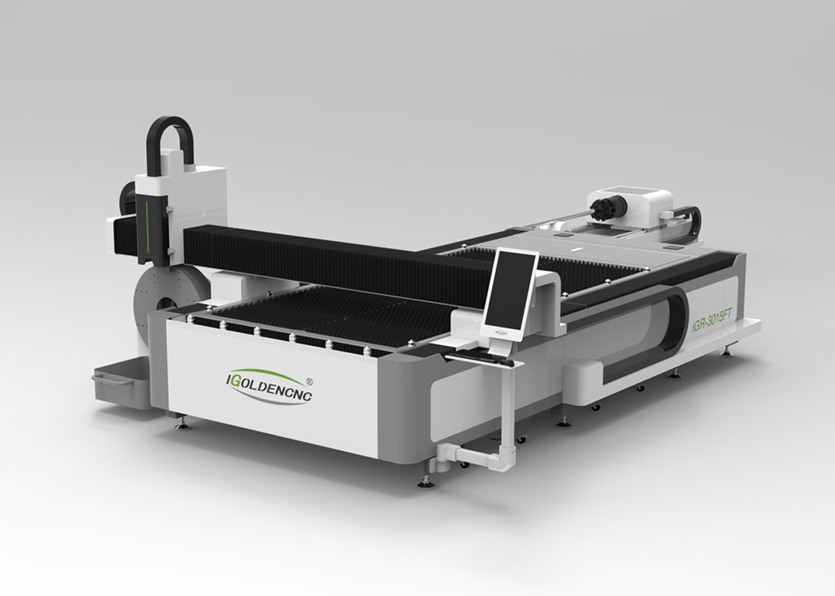

异型管光纤激光切管机-金属板材激光切割机

佳梆激光板管一体激光切割机又名板管两用光纤激光切割机既能切割板材，又能切割管材型材（包括方管、圆管、槽钢、角钢等），而且碳钢、不锈钢都能切割。一机多用，性价比较高。床身采用铸铁床，齿轮齿条传动系统，专业切管数控系统，精度高，功能全，使用方便，操作简单。板管两用光纤激光切割机适合综合型加工制造企业。采用国际先进光纤激光器/集光纤激光技术、数控技术、精密机械技术于一体的高新技术设备

应用领域
可切割各种金属板材、管材、主要使用于不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材质的快速切割；

广泛应用于：厨房电器、钣金机箱机柜、机械设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业。

多功能光纤激光切割机，配备1000 w - 6000 w光纤激光器，可以切割0-25mm厚碳钢板，0-20mm厚不锈钢板、铝板，0-12mm厚铜板，20 - 200 mm直径金属管,标准的工作区域是1500 * 3000 mm，可升级到1500 * 4500毫，管的长度切割部分可以调3米,6米,9米。多用途管板一体数控光纤激光切割机，在管材板材均能充分发挥光纤激光切割优势，一机两用，板管兼得。主要用于碳钢板、不锈钢板、铝合金等金属板材的切割和成形，同时可切割各种口径与材质的圆管，方管，矩形管，椭圆管等，具有高速、高精度、高效率、高性价比等特点,是金属材料加工行业的全能切割机型。

根据客户需要，提供相当的技术指导及整套设备资料；回答客户提出的各种问题，从技术可行性考虑，协助客户或为客户设计激光加工方案；提供设备展厅以便客户进行参观考察、 打样、试机。

板管一体光纤切割机参数：

型号		iGR-F 1530
工作面积		3000*1500mm
X轴行程		3050mm
Y轴行程		1525mm
Z轴行程		120mm
精度	X，Y轴定位精度	0.05mm
	X，Y轴重复定位精度	0.03mm
速度	X，Y轴最大运行速度	150m/min
	X，Y轴最大加速速度	2G
电源	相	3
	额定电压	380V
	频率	50/60Hz
	防护等级	IP65
机身	最高工作负荷	1000kg
	重量	7700kg
	尺寸（长*宽*高）	8700*2700*1840mm



激光切管机

1.切割精度高，切割光滑，干净，无毛刺，材料损耗小;
2.激光切割的热影响区很小，几乎没有热变形。
3.大批量生产，高效率切割。标准管道长度为6米。传统的加工方法需要非常大的夹具，激光加工可以很容易地完成几米管夹的定位，这使批量加工成为可能。
激光切割机由数字系统控制，是激光切割机切割管材的优点之一。激光切割管材技术可以处理任何已编程的形状，并可在任何方向切割，可以实现复杂管结构的多种切割加工，如切割，倒角，开槽或打孔，刻痕等。

板管一体光纤切割机加工样品：



佳梆数控外置旋转轴光纤切割机优势：

1. 自动润滑系统

自动润滑系统为设备提供固定量的润滑油，保证设备高速运行，具有异常报警和液位报警功能。该系统大大提高了切削精度，有效地延长了传动机构的使用寿命。

2. 智能报警系统

智能行程保护，自动监控部件的工作范围，安装国际机床标准限位弹簧，激光切割头内置电容器高度调节功能，防撞停止，提高设备和生命安全保护，减少事故发生 ，提高切割效率。

3. 安全系统

具有设备工作状态异常自动报警功能，并通过控制中心推送至操作界面，提高设备异常故障排除效率，降低安全隐患，降低维护成本。



管板一体光纤切割机细节介绍：

重型焊接床身

方管焊接床用直径为200 * 200mm的厚矩形管焊接而成。 床重可以达到1吨。 床身通过大型龙门进行退火和铣削，以一次准确地钻出所有安装基本孔。 一次性精准的钻出所有安装孔位。

更高的拉伸强度和尺寸稳定性。 有效提高床身精度，减少工件加工误差。 增加滑道的阻力和稳定性。

减少了设备使用时的损耗。 可以长时间保持机床的精度，并且在20年内不会变形。 该设备具有良好的稳定性，减少由于床的振动而引起的加工误差。



航空铝型材

1. 精度高。横梁经人工时效、固溶处理、精加工之后具有良好的整体性、刚性、韧性和延展性。

2. 速度快。铝合金具有重量轻、刚性强的特点，有利于加工时高速运动，高灵活性有利于在高精度的基础上高速切割各种图形。

3. 效率高。更轻的横梁可以保证设备的快速运行，提高加工效率，同时保证加工质量。

不仅可以保证激光切割机的高速运转，而且可以保证切割加工的精度和效率。有效提高激光切割机的使用寿命和精度，降低时间成本，减少时间损耗。在使用相同的时间限制后，铝光束可以最大限度地保证切割精度，同时可以减轻激光头在高速运动时的动能。

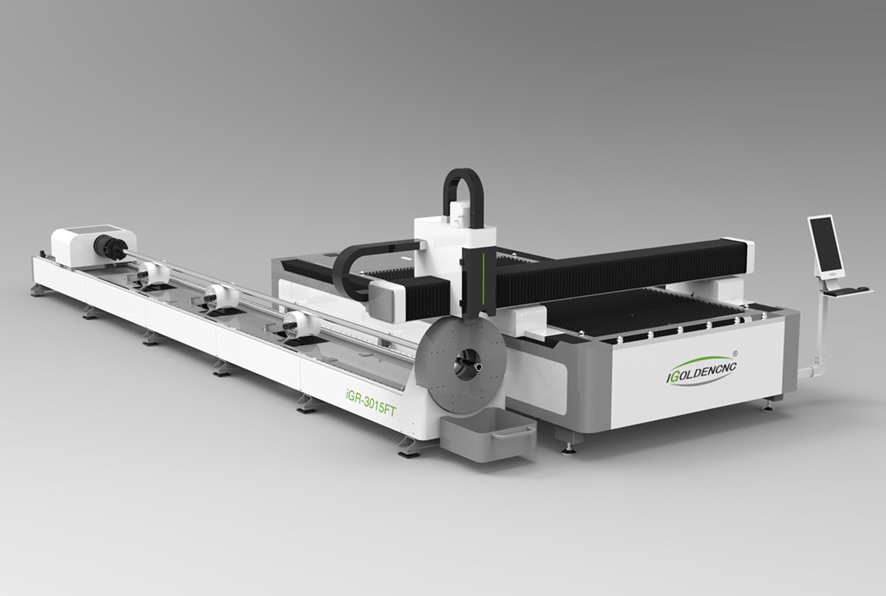

侧置旋转轴

标准长度为3mm6mm9m的横向旋转轴装置，可加工方管和圆管。

夹钳设计：两侧均采用电动夹钳设计，可自动调节中心。 对角线的可调范围是20-200mm。

自动支架安装：采用智能管支架设计，可以解决长管切割过程中的变形问题。

它可以同时加工金属板和金属管，一机两用，既节省空间又节省成本，提高了生产效率。



自动对焦激光切割头

激光头具有内置的电机驱动单元，聚焦透镜由线性机构驱动，可在20mm范围内自动改变位置。 用户可以通过程序设置连续焦点，以完成厚板的快速穿孔以及自动切割不同厚度和材料的板。 配备D28的复合透镜组整合了光束，并优化了光学和水冷设计，因此激光头可以长时间稳定工作。

1. 优化的光学配置和流畅高效的气流设计，以提高切割效果；

2. 自动对焦范围+ 10?-10mm，调整精度0.01mm，调整速度100mmms;

3. 准直保护镜防尘设计，有效保护内部光学元件；

4. 延长保护镜片与喷头之间的距离，增加镜片的使用寿命；

5. 采用抽屉式镜架，使更换保护镜更加简便快捷。

6. QBH连接器不受限制，它可以配备各种激光器与QBH连接器。

自动对焦可节省对焦时间并将工作效率提高10倍。

通过优化切割头的结构设计来延长使用寿命，从而延长其使用寿命。



高精度传动系统

台湾台稳双驱动齿条导轨，日本松下伺服驱动电机，日本新宝减速机

机床的定位精度为0.02mm，重复定位精度为0.02mm。



异型管光纤激光切管机-金属板材激光切割机 功能特点：

◎本机为龙门结构双边驱动高精密固定工作台式光纤激光切割机，支持金属板材与各种口径类型的管材切割。
◎机床按照工业机床标准设计制造，机床基础稳重扎实，结构刚性符合工业级别机床标准，精度高。
◎机床传动部分部件采用高质量国际品牌部件保证高精度与耐用性。
◎遵循大机床设计标准，经过数据模拟分析和耐久性检验。
◎高精密检测仪器检测机床各项精度数据。
◎带全屏蔽层的超柔拖链专用耐折线缆、方便实用的余料收集及抽风设计
◎控制系统（控制柜））采用模块化结构，布线简捷、合理、规范、维修方便，由于大量采用规模集成电路，具有体积小，性能稳定等优点。
◎机床X轴可与切管旋转轴联动，实现更多类型管材的正确高效切割。
◎超低耗电成本，可吹空气切割各种金属中薄板，每小时成本约15~20元人民币。
◎切割速度快、效率高。光斑质量好、变形小、外观平整、美观。
◎采用进口伺服电机和导向传动机构，切割精度高。
◎采用专业软件可随意设计各种图形或文字即时加工，加工灵活，操作简单、方便。
◎极高的稳定性，采用顶级光纤激光器，性能稳定，关键部件使用寿命可达8万小时，激光器免维护。
◎极低的维护成本，无激光器工作气体；光纤传输，无需反射镜片，节约大量维护成本。
◎产品操作维护方便，光纤传输，无需调整光路。
