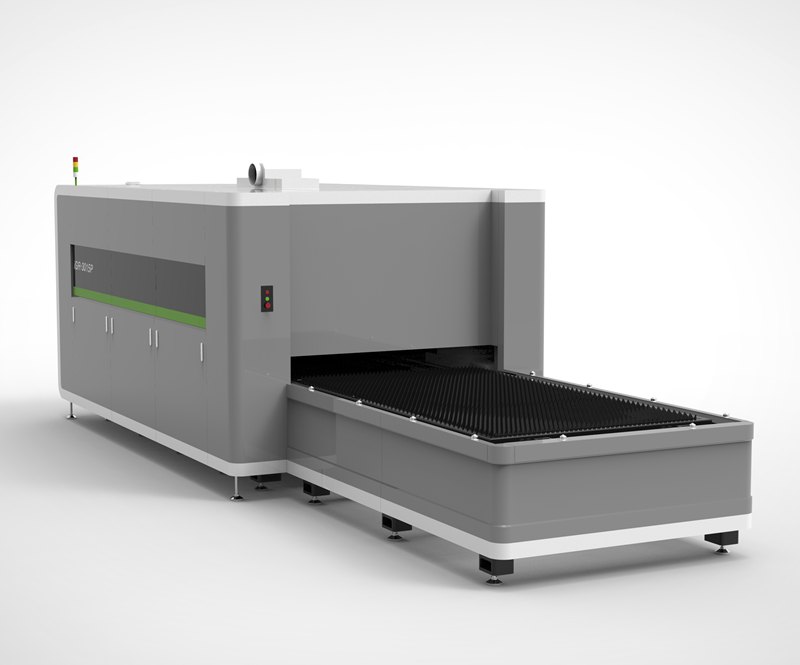

全包围交换台光纤激光切割机

全包围光纤切割机配备有更换台和激光防护观察窗。 保护设计符合欧洲CE安全生产标准，以确保设备的安全操作和操作人员的人身安全。 配备1000w-6000w光纤激光器，标准工作区域为1500 * 3000mm，可升级为1500 * 4500mm，功率为2000w及以上的设备配有独立的机柜，内置空调。

应用领域
光纤切割机可切割各种金属板材、管材、主要使用于不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材质的快速切割；

广泛应用于：厨房电器、钣金机箱机柜、机械设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业。

全包围光纤切割机参数：

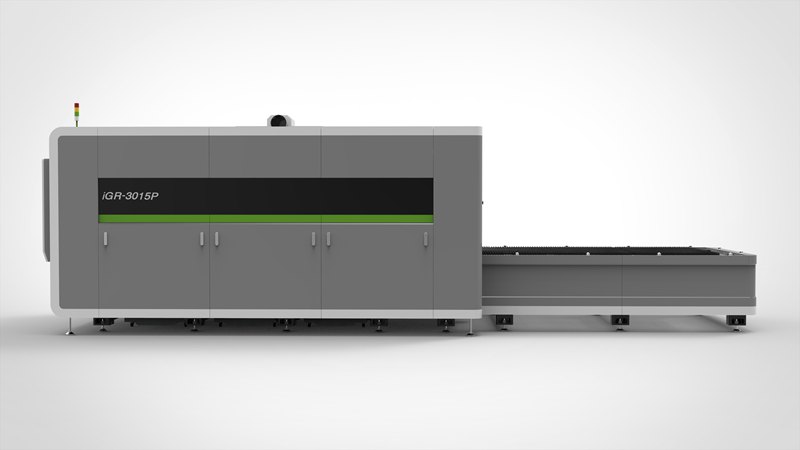

型号		iGR-P 3015
工作区域		3000*1500mm
X轴行程		3050mm
Y轴行程		1525mm
Z轴行程		120mm
精度	X，Y轴定位精度	0.03mm
	X，Y轴重复定位精度	0.02mm
速度	X，Y轴最大运行速度	150m/min
	X，Y轴最大加速的速度	2G
电源	相	3
	额定电压	380V
	频率	50/60Hz
	防护等级	IP65
机身	最大工作载荷	1000kg
	重量	7700kg
	尺寸（长*宽*高）	8700*2700*1840mm



全包围光纤切割机加工样品：



佳梆数控全包围光纤切割机优势：

1. 自动润滑系统

自动润滑系统为设备提供固定量的润滑油，保证设备高速运行，具有异常报警和液位报警功能。该系统大大提高了切削精度，有效地延长了传动机构的使用寿命。

2. 智能报警系统

智能行程保护，自动监控部件的工作范围，安装国际机床标准限位弹簧，激光切割头内置电容器高度调节功能，防撞停止，提高设备和生命安全保护，减少事故发生 ，提高切割效率。

3. 安全系统

具有设备工作状态异常自动报警功能，并通过控制中心推送至操作界面，提高设备异常故障排除效率，降低安全隐患，降低维护成本。



全包围光纤切割机细节介绍：

交换平台

双电机双链自动更换平台，该平台由焊接框架组成，并带有支撑工件的支撑格栅，工作台可承受最大1000KG的载荷； 工作台周围有万向滚珠，由安川伺服电机驱动，交换速度稳定在8-15s之内，有效防止了偏差和碰撞。

两种联动或独立操作方式可以灵活设置，方便处理卡纸等故障，易于清理下方的废料，满足特殊印版的装卸，提高生产效率。

★更快，更稳定。

★提高加工精度和安全性。

★提高生产率。



全封闭保护设计

360°全保护，全封闭设计，观察窗采用符合欧洲CE标准的激光防护玻璃，整机重10吨。

1. 环境保护：防止因切割而产生的灰尘泄漏，以确保工作区域的清洁。

2. 安全性：避免激光污染，保护生产过程中操作人员的安全，并提高安全系数。

3. 延长机器的使用寿命，并能维持和提高产品的加工质量，最终达到稳定和高效率。

全封闭保护提高了使用安全性； 激光防护玻璃保护人体免受激光辐射； 自动除尘系统是环保的； 智能监控系统降低了事故发生率，提高了工作效率和稳定性。



自动对焦激光切割头

激光头具有内置的电机驱动单元，聚焦透镜由线性机构驱动，可在20mm范围内自动改变位置。 用户可以通过程序设置连续焦点，以完成厚板的快速穿孔以及自动切割不同厚度和材料的板。 配备D28的复合透镜组整合了光束，并优化了光学和水冷设计，使激光头可以长时间稳定工作。

? 优化的光学配置和流畅高效的气流设计，以提高切割效果；

? 自动对焦范围+ 10?-10mm，调整精度0.01mm，调整速度100mmms;

? 准直保护镜防尘设计，有效保护内部光学元件；

? 延长保护镜片和喷嘴之间的距离，以延长镜片的使用寿命；

? 采用抽屉式镜架，使更换保护镜更加快捷简便。

? QBH连接器不受限制，可以配备各种激光器与QBH连接器。

自动对焦可节省对焦时间并将工作效率提高10倍。通过优化切割头的结构设计，从而延长其使用寿命。



高精度传动系统

台湾台稳双驱动齿条导轨，日本安川伺服驱动电机，日本新宝减速器

机床的定位精度为0.02mm，重复定位精度为0.02mm。

重型焊接床身



方管焊接床用直径为200 * 200mm的厚矩形管焊接而成。 床重可以达到1T。 床身通过大型龙门进行退火和铣削，以一次准确地钻出所有安装基本孔。

更高的拉伸强度和尺寸稳定性有效提高床身精度，减少工件加工误差。 增加滑道的阻力和稳定性。

它减少了使用时设备的损失。 它可以长时间保持机床的精度，并且不会变形20年。 该设备具有良好的稳定性，并减少了由于床的振动而引起的加工误差。



航空铝型材

★ 精度高。横梁经人工时效、固溶处理、精加工之后，具有良好的整体性、刚性、韧性和延展性。

★ 速度快。铝合金具有重量轻、刚性强的特点，有利于加工时高速运动，高灵活性有利于在高精度的基础上高速切割各种图形。

★ 效率高。更轻的横梁可以保证设备的快速运行，提高加工效率，同时保证加工质量。

有效提高激光切割机的使用寿命和精度，降低时间成本，减少时间损失。在使用相同时限后，铝束可以最大限度地保证切割精度，同时可以减轻激光头高速运动时的动能。



垂直液晶显示屏设计

垂直屏显示不同于传统的水平屏显示，响应速度达到8ms，分辨率达到1080p，屏幕比例优化为16：9，功耗低，控制软件界面和人性化浏览习惯 更好地适应。 另外，它具有高亮度水平和低反射率，并且坚固的玻璃面板具有坚固性和耐久性。



智能开源控制系统

● Cypcut激光切割系统是专为钣金加工行业推出的全功能开环控制系统。

● 支持AI、DXF、PLT、Gerber、LXD等图形数据格式，并接受国际标准G码。

● 当打开和导入外部文件时，会自动执行优化。

● 灵活多样的自动排样和手动排样顺序功能，多种阵列方式可供选择。

● 强大的材料库功能，允许所有工艺参数保存为同一材料，以供再次使用。

● 处理内存断点和定位任意点的功能。

● 定高切割、离船跟踪和多种找边方法。

● 支持通过无线手持盒和以太网对系统进行远程控制。

● 一键设置飞行切割路径。

● 安装方便、调试方便、性能优异、计划完整。是目前市场占有率最高的光纤激光切割控制系统。



落地式独立控制柜

所有的电气元件和激光光源都内置在一个独立的控制柜中，并有防尘设计，以延长电气元件的使用寿命。自动恒温控制柜配有空调，实现自动恒温。这可以防止夏季温度对组件的过度损害。

★ 更专业的电气设备组装，强电分离，弱电分离。

★ 简单的防尘,防静电干扰,散热好,易于维护。

★ 更方便和容易检测电路故障和维护。

★ 更安全、独立于机器设备,减少设备运行的干扰。

光纤激光切割机

光纤激光切割机是采用国际先进的光纤激光器输出高能呈密度的激光束，并聚焦在工件表面上，使工件上被超细焦点光斑照射的区域瞬间融化和气化，通过数控机械系统移动光斑照射位罝而实现自动切割。它是集先进的光纤激光技术、数控技术、精密机械技术于一体的高新技术设备

光纤激光切割机特点
1、低成本，每小时激光仅耗电6-9度；可吹空气切割各种金属板材；
2、高性能，进口原厂封装光纤激光器，性能稳定，使用寿命可达10万多个小时；
3、高速度，离效率，切割薄板每分钟速度可达数十米；
4、激光器免维修；
5、切割边缘质量好、变形小、外观平整、美观；
6、采用进口导向传动机和伺服电机，切割精度高；
7、可随意设计各种图形或文字即时切割，操作简单、灵活、方便。

光纤激光切割机售后服务

在用户工厂，对用户的设备操作人员进行实际加工操作、设备日常保养及安全操作培训，确保用户能尽快,设备操作规程及方法，能独立运用设备进行生产。整套设备在用户现场安装调试后，自用户验收合格之日起免费保修一年。在保修期内，公司还将不定期地指派工程技术人员到用户设备工作现进行技术巡防，对设备进行常规维护和检査，解答用户提出的问题。
