这台光纤激光切割机是为各种金属设计的。无需高昂的采购成本，即可满足您的切割要求。配备独立的电控柜，操作使用方便。此外，德国减速机、台湾机架和导轨以及日本滚珠丝杠等国际进口部件的使用确保了最大的使用寿命。
光纤激光切割机的特点：
光路系统和控制系统的稳定性和可靠性。
进口原装光纤激光器，高稳定，寿命超过100000小时。
更高的切割质量和效率，切割速度高达60米/分钟。
高性能德国减速机、齿轮和齿条；日本导杆和滚珠丝杠。
光纤激光切割机的优点：
本产品操作简单，安装方便，复测过程精度高，安装过程操作简单，占地面积小。我们还提供后期维护和较长的产品寿命。
光纤激光切割机的应用范围

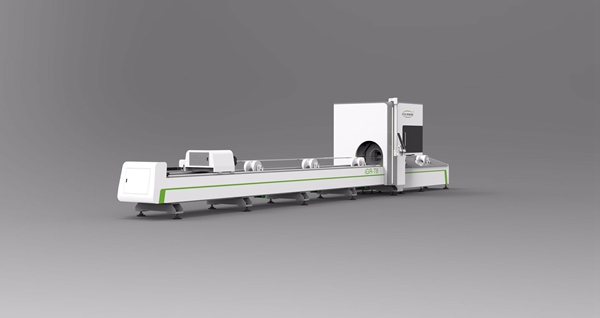

数控激光切割机，又称光纤激光切割机、光纤切割机、激光切割机、金属激光切割机、金属管材激光切割机，专为高精度金属管材切割加工而设计。
热门应用是切割不锈钢、碳钢、铝、铜、镀锌板和其他金属管。
技术参数Technical Data
|
设备型号 |
iGR-FT 3015 |
iGR-FHT 3015 |
|
|
工作台面/ 管材长度 |
3050*1530mm/ 6000mm |
||
|
X轴行程 |
1530mm |
||
|
Y轴行程 |
3050mm |
||
|
Z轴行程 |
315mm |
||
|
管材直径 |
20-220mm |
||
|
精度 |
定位精度 |
0.05mm |
0.03mm |
|
重复定位精度 |
0.03mm |
0.02mm |
|
|
速度 |
W轴旋转角度 |
n*360 |
|
|
W轴最大转速 |
80rpm/min |
||
|
X，Y轴最大空行速度 |
80m/min |
120m/min |
|
|
W轴最大空行速度 |
50m/min |
80m/min |
|
|
X，Y轴最大加速度 |
0.8G |
1.5G |
|
|
能源 |
相数 |
3 |
|
|
电压 |
380V |
||
|
频率 |
50/60Hz |
||
|
床身 |
最大单平台载重 |
500kg |
800kg |
|
重量 |
5000kg |
6550kg |
|
|
尺寸(长*宽*高) |
4450*2290*1920mm |
4630*3470*2000mm |
|
|
可配功率 |
1000w/ 1500w/ 2000w/ 3000w |
1000w/ 1500w/ 2000w/ 3000w/ 4000w/ 5000w/ 6000w |
|
|
可选台面尺寸 |
4000*1500mm/ 6000*1500mm |
4000*2000mm/ 6000*2000mm/ 6000*2500mm |
|
|
可选管材长度 |
3000mm |
||

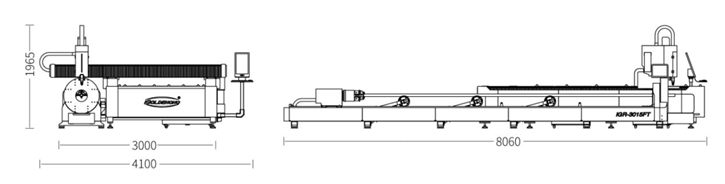

尺寸图Size
光纤激光切割机主要配置Main Configuration
|
名称 |
数量 |
制造商/品牌 |
|
|
Ⅰ |
激光器 |
||
|
1 |
1000w-12000w |
1 |
创鑫MAX |
|
Ⅱ |
切割头 |
||
|
1 |
自动对焦切割头 |
1 |
嘉强RAYTOOLS |
|
Ⅲ |
机械部分 |
||
|
1 |
床身 |
1 |
板管拼焊床身 |
|
2 |
横梁 |
1 |
航空铝挤压横梁 |
|
3 |
齿条 |
1 |
台湾威斯坦 |
|
4 |
导轨 |
1 |
台湾上银 |
|
5 |
减速机 |
1 |
日本新宝 |
|
6 |
滚珠丝杠 |
1 |
台湾TBI |
|
7 |
控制柜 |
1 |
佳梆激光 |
|
8 |
气动元件 |
1 |
日本SMC |
|
9 |
气动卡盘 |
2 |
比优特 |
|
Ⅳ |
电气元件 |
||
|
1 |
伺服电机 |
1 |
法国施耐德 |
|
2 |
电机减速机 |
1 |
日本新宝 |
|
3 |
继电器/空气开关 |
1 |
法国施耐德 |
|
4 |
光电开关 |
1 |
德国西门子 |
|
5 |
限位开关 |
1 |
日本欧姆龙 |
|
Ⅴ |
控制系统及软件 |
||
|
1 |
控制系统 |
1 |
柏楚 |
|
2 |
套料软件 |
1 |
柏楚 |
|
Ⅵ |
外置设备 |
||
|
1 |
水冷机 |
1 |
汉立双制冷水冷机 |
