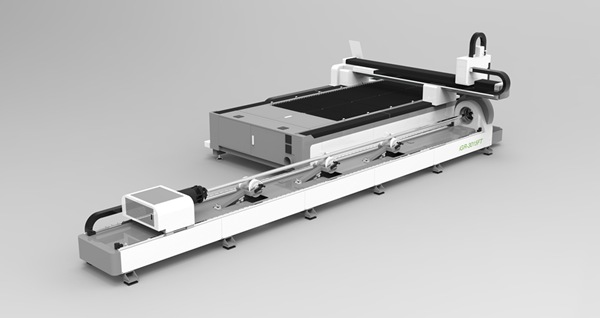

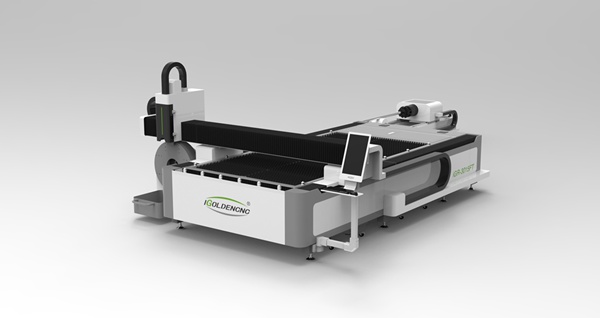

板管一体激光切割机主要用于金属加工行业。采用全自动化生产流程，确保生产过程高效运行，大大降低人工时间成本。我们也可以根据客户要求定制。
板管一体激光切割机的特点：
1.采用世界顶级进口光纤激光器，性能更稳定，工作时间可达10万小时。
2.它可以节约能源和保护环境。
3.光电转换率高达25-30%。低功耗，仅为传统管道光纤激光切割机的10%左右。
4.采用无反射镜的光缆传输，可节省维护费用。
为什么选择板管一体激光切割机
板管一体激光切割机是高精度、高效率切割不锈钢的最佳选择。
本板管一体激光切割机主要用于切割不锈钢、碳钢、镀锌板、各种合金等金属板材和管材。
Cypcut激光切割系统是专为钣金加工行业推出的全功能开环控制系统。
? 支持AI、DXF、PLT、Gerber、LXD等图形数据格式，并接受国际标准G代码。
? 打开和导入外部文件时，将自动执行优化。
? 灵活多样的自动排版和手动排版顺序功能，多种阵列方式可供选择。
? 强大的材料库功能允许保存所有工艺参数，以便再次使用相同的材料。
? 处理断点内存和定位任意点函数。
? 固定高度切割、板外跟踪和多种边缘查找方法。
? 支持通过无线手持设备和以太网对系统进行远程控制。
? 单击可设置飞行切割路径。
? 该系统安装简单、调试方便、性能优良、方案完整，是目前市场占有率最高的光纤激光切割控制系统。
光纤激光器：JPT/IPG/MAX
控制系统：Shanghai Cypcut
伺服电机：日本安川
切割头：RayTools
龙门：航空铝梁
导轨：台湾T-WIN方形导轨
齿轮齿条：台湾T-WIN名牌
减速器：MOTOVARIO
冷水机：HanLi
比例阀：日本SMC
电子器件：法国施耐德
电压：三相380V 50/60Hz
板管一体激光切割机技术参数Technical Data
|
设备型号 |
iGR-FT 3015 |
iGR-FHT 3015 |
|
|
工作台面/ 管材长度 |
3050*1530mm/ 6000mm |
||
|
X轴行程 |
1530mm |
||
|
Y轴行程 |
3050mm |
||
|
Z轴行程 |
315mm |
||
|
管材直径 |
20-220mm |
||
|
精度 |
定位精度 |
0.05mm |
0.03mm |
|
重复定位精度 |
0.03mm |
0.02mm |
|
|
速度 |
W轴旋转角度 |
n*360 |
|
|
W轴最大转速 |
80rpm/min |
||
|
X，Y轴最大空行速度 |
80m/min |
120m/min |
|
|
W轴最大空行速度 |
50m/min |
80m/min |
|
|
X，Y轴最大加速度 |
0.8G |
1.5G |
|
|
能源 |
相数 |
3 |
|
|
电压 |
380V |
||
|
频率 |
50/60Hz |
||
|
床身 |
最大单平台载重 |
500kg |
800kg |
|
重量 |
5000kg |
6550kg |
|
|
尺寸(长*宽*高) |
4450*2290*1920mm |
4630*3470*2000mm |
|
|
可配功率 |
1000w/ 1500w/ 2000w/ 3000w |
1000w/ 1500w/ 2000w/ 3000w/ 4000w/ 5000w/ 6000w |
|
|
可选台面尺寸 |
4000*1500mm/ 6000*1500mm |
4000*2000mm/ 6000*2000mm/ 6000*2500mm |
|
|
可选管材长度 |
3000mm |
||
